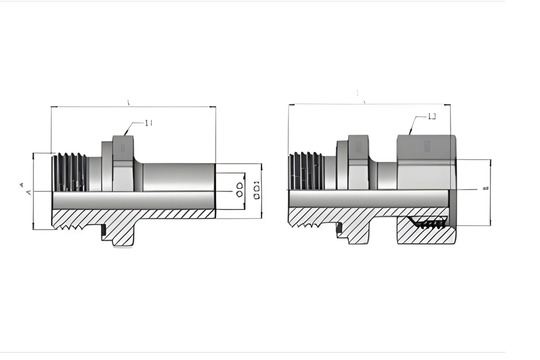

EVGE-R-Stand Pipe Adaptor
L SERIES
| Tube O.D. |
A THREAD |
B THREAD |
S1 Hex |
S2 Hex |
L |
ØD DRILL |
ØD1 |
Body Part Number |
Assembly Part Number |
Working pressure in Bar for CS |
Working pressure in Bar for SS |
| 6 |
G1/8"-28-BSPP-A |
M12X1.5-6H |
14.00 |
14.00 |
32.50 |
3.00 |
6.00 |
XSP06LR |
EVGE06LR |
315 |
315 |
| 8 |
G1/4"-19-BSPP-A |
M14X1.5-6H |
19.00 |
17.00 |
41.50 |
4.00 |
8.00 |
XSP08LR |
EVGE08LR |
315 |
315 |
| 10 |
G1/4"-19-BSPP-A |
M16X1.5-6H |
19.00 |
19.00 |
39.50 |
6.00 |
10.00 |
XSP10LR |
EVGE10LR |
315 |
315 |
| 12 |
G3/8"-19-BSPP-A |
M18X1.5-6H |
22.00 |
22.00 |
46.00 |
7.00 |
12.00 |
XSP12LR |
EVGE12LR |
315 |
315 |
| 15 |
G1/2"-14-BSPP-A |
M22X1.5-6H |
27.00 |
27.00 |
46.00 |
10.00 |
15.00 |
XSP15LR |
EVGE15LR |
315 |
315 |
| 18 |
G1/2"-14-BSPP-A |
M26X1.5-6H |
27.00 |
32.00 |
45.50 |
13.00 |
18.00 |
XSP18LR |
EVGE18LR |
315 |
315 |
| 22 |
G3/4"-14-BSPP-A |
M30X2.0-6H |
32.00 |
36.00 |
48.50 |
16.00 |
22.00 |
XSP22LR |
EVGE22LR |
160 |
160 |
| 28 |
G1"-11-BSPP-A |
M36X2.0-6H |
41.00 |
41.00 |
53.00 |
22.00 |
28.00 |
XSP28LR |
EVGE28LR |
160 |
160 |
| 35 |
G1-1/4"-11-BSPP-A |
M45X2.0-6H |
50.00 |
50.00 |
62.50 |
28.00 |
35.00 |
XSP35LR |
EVGE35LR |
160 |
160 |
| 42 |
G1-1/2"-11-BSPP-A |
M52X2.0-6H |
55.00 |
60.00 |
68.50 |
34.00 |
42.00 |
XSP42LR |
EVGE42LR |
160 |
160 |
S SERIES
| Tube O.D. |
A THREAD |
B THREAD |
S1 Hex |
S2 Hex |
L |
ØD DRILL |
ØD1 |
Body Part Number |
Assembly Part Number |
Working pressure in Bar for CS |
Working pressure in Bar for SS |
| 6 |
G1/4"-19-BSPP-A |
M14X1.5-6H |
19.00 |
17.00 |
39.00 |
3.00 |
6.00 |
XSP06SR |
EVGE06SR |
630 |
630 |
| 8 |
G1/4"-19-BSPP-A |
M16X1.5-6H |
19.00 |
19.00 |
41.50 |
4.00 |
8.00 |
XSP08SR |
EVGE08SR |
630 |
630 |
| 10 |
G3/8"-19-BSPP-A |
M18X1.5-6H |
22.00 |
22.00 |
44.00 |
6.00 |
10.00 |
XSP10SR |
EVGE10SR |
630 |
630 |
| 12 |
G3/8"-19-BSPP-A |
M20X1.5-6H |
22.00 |
24.00 |
46.00 |
7.00 |
12.00 |
XSP12SR |
EVGE12SR |
630 |
630 |
| 14 |
G1/2"-14-BSPP-A |
M22X1.5-6H |
27.00 |
27.00 |
50.50 |
9.00 |
14.00 |
XSP14SR |
EVGE14SR |
630 |
630 |
| 16 |
G1/2"-14-BSPP-A |
M24X1.5-6H |
27.00 |
30.00 |
51.00 |
11.00 |
16.00 |
XSP16SR |
EVGE16SR |
400 |
400 |
| 20 |
G3/4"-14-BSPP-A |
M30X2.0-6H |
32.00 |
36.00 |
59.00 |
15.00 |
20.00 |
XSP20SR |
EVGE20SR |
400 |
400 |
| 25 |
G1"-11-BSPP-A |
M36X2.0-6H |
41.00 |
46.00 |
66.00 |
17.00 |
25.00 |
XSP25SR |
EVGE25SR |
400 |
400 |
| 30 |
G1-1/4"-11-BSPP-A |
M42X2.0-6H |
50.00 |
50.00 |
71.00 |
22.00 |
30.00 |
XSP30SR |
EVGE30SR |
250 |
250 |
| 38 |
G1-1/2"-11-BSPP-A |
M52X2.0-6H |
55.00 |
60.00 |
82.00 |
28.00 |
38.00 |
XSP38SR |
EVGE38SR |
250 |
250 |
